Управление двигателем постоянного тока на Arduino UNO

Разработку системы управления двигателем можно разбить на несколько модулей:

Таймер, регулирующий частоту главного цикла программы
Драйвер энкодера (считывание текущего угла)
Драйвер двигателя (выдача требуемого напряжения)
Вычислитель скорости (определение текущей скорости вала двигателя)
ПИ регулятор скорости (управление скоростью)
П регулятор положения (управление положением)

Общая структура программы

void loop()
{
  ///////// TIMER /////////
  // Задание постоянной частоты главного цикла прогааммы
  static uint32_t timer = micros();
  while(micros() - timer < Ts_us)
    ;
  timer = micros();

  ///////// SENSE /////////
  // Считывание датчиков

  ///////// PLAN /////////
  // Расчет управляющих воздействий

  ///////// ACT /////////
  // Приведение управляющих воздействий в действие и логирование данных
}

Выдержка постоянной частоты

Зададимся требуемым периодом выполнения главного цикла программы:

#define Ts_us 5000 // Период квантования в [мкс]
#define Ts_s (Ts_us / 1000000.0) // Период квантования в [с]

И реализуем адаптивную задержку в начале void loop():

void loop()
{
    static uint32_t timer = micros();
    while(micros() - timer < Ts_us)
        ;
    timer = micros();
    ///
    ...
}

Теперь главный цикл будет выполнятся не чаще чем раз в 5 миллисекунд.

Драйвер энкодера

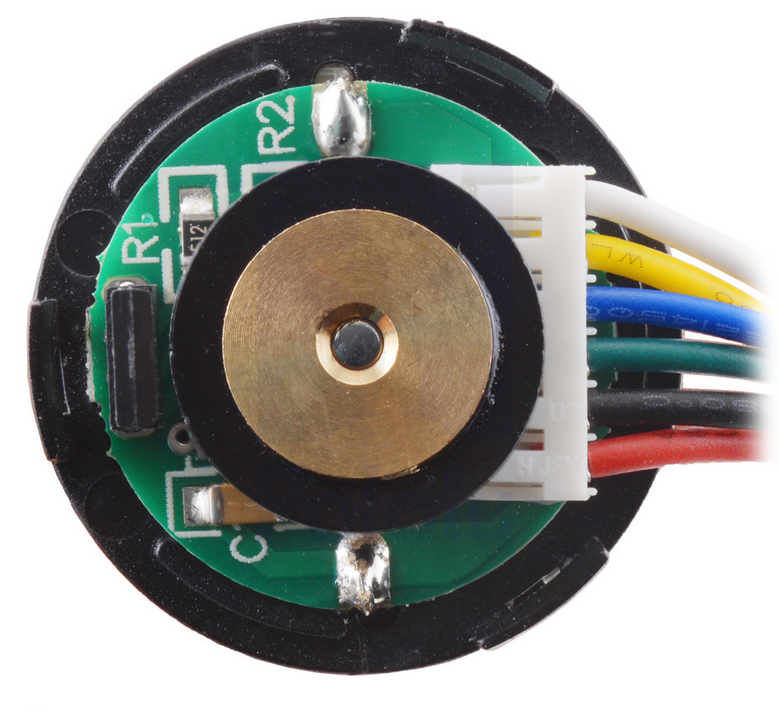

Используемые двигатели постоянного тока оборудованы на задней части вала квадратурным инкрементальным энкодером, с помощью которого есть возможность замкнуть обратную связь по скорости и положению мотора.

alt text

Определение положения

Параметры энкодера

#define ENC_PIN_A 2
#define ENC_PIN_B 3

#define ENC_PORT PIND
#define ENC_MASK 0b00001100
#define ENC_SHIFT 2

#define ENC_DIR 1
#define ENC_PPR 48
#define GEAR_RATIO 47

PIN CHANGE INTERRUPTS

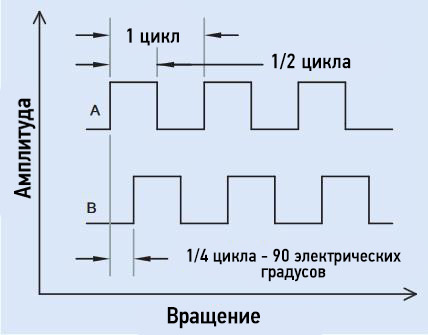

Квадратурный экодер при вращении вала генерирует сигналы A и B следующего вида:

alt text

Для использования полной точности энкодера необходимо использование всех 4х фронтов сигналов внутри одного периода, чего можно добится с использованием прерываний по изменению пина (Pin change interrupts). В отличие от обычных внешних прерываний, которые прикрепляются с помощью функции attachInterrupt(), которых очень ограниченное количество (всего два пина на Arduino UNO), прерывания PCINT можно активировать для абсолютно любых пинов Ардуино, что позволяет использовать этот метод чтения энкодера с любым количеством подключенных энкодеров не теряя в точности.

Для включения этих прерываний необходимо выполнить три действия: 1) Включить прерывания по изменению пина 2) Выберить, на каких портах и пинах выполнять прерывания 3) Реализовать обработчик ISR для нужных портов

1. Включение прерываний

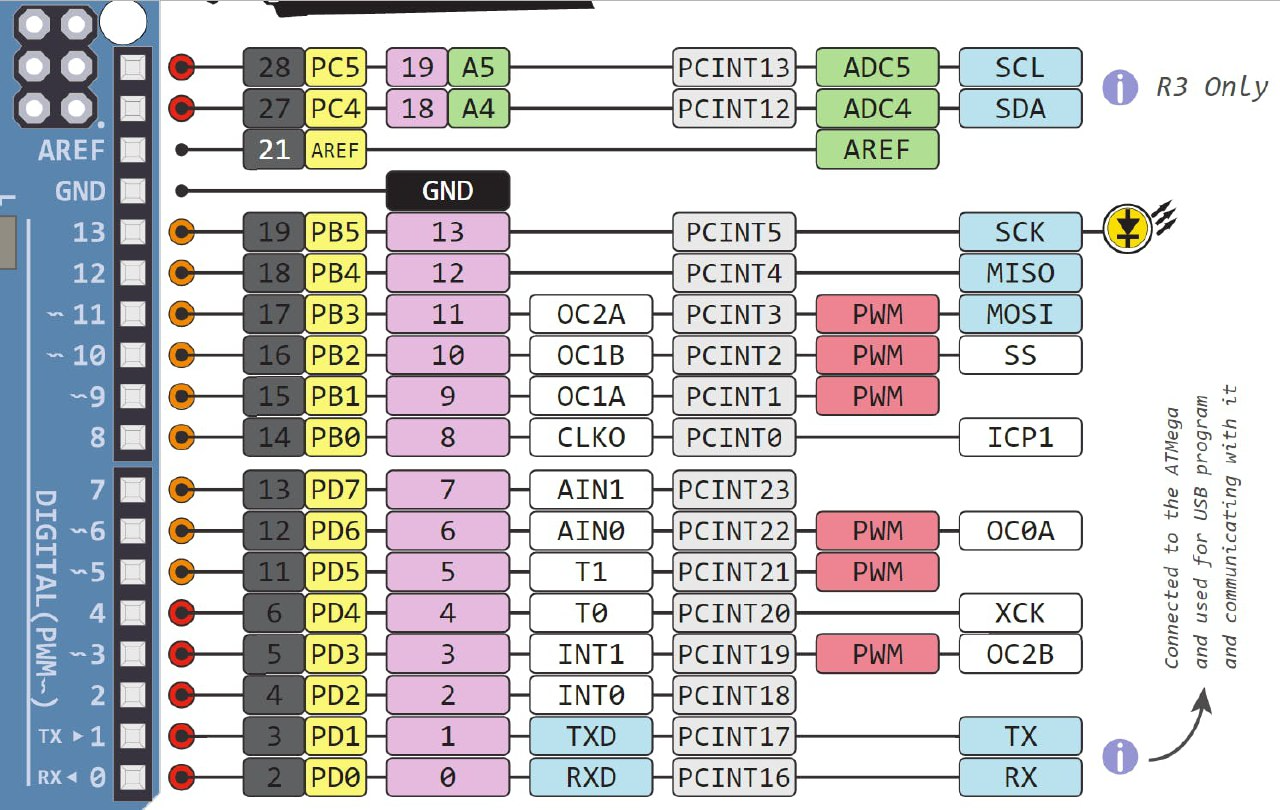

В нашем случае энкодер подключен на пины 2 и 3, что соответствует пинам PD2 и PD3, которые принадлежат порту D.

alt text

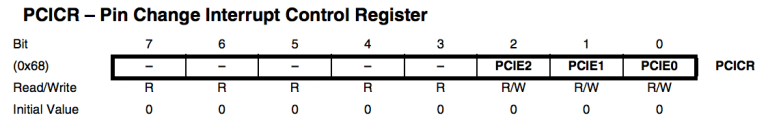

Для включения прерываний PCINT на этом порту выставим третий бит в регистре PCICR:

PCICR |= 0b00000100;    // Включить на порту D

alt text

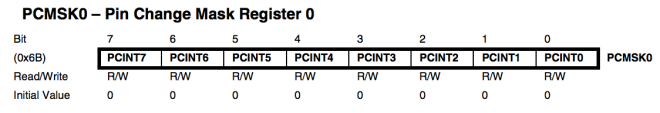

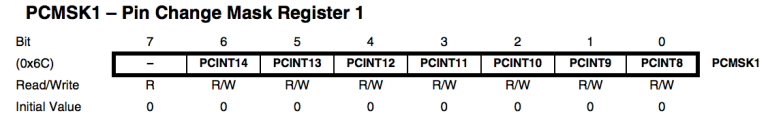

2. Выбираем нужные пины

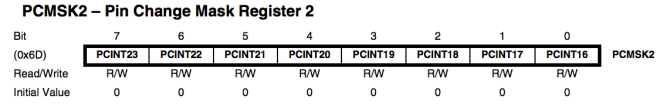

Энкодер подключен на пины PD2 и PD3, что соответствует каналам PCINT18 и PCINT19.

alt text

PCMSK2 |= 0b00001100; // Включить пины PD2 & PD3 (PCINT18 и PCINT19)

3. Пишем обработчик прерывания

Внешний вид обработчика выглядит следующим образом. Далее приведен более подробный его разбор.

ISR(PCINT2_vect) // Port D, PCINT16 - PCINT23
{
    const uint8_t enc = ((*ENC_PORT) & ENC_MASK) >> ENC_SHIFT;
    counter += ett[enc_zn1][enc];
    enc_zn1 = enc;
}

Более подробно про их использование можно прочитать здесь на русском, или здесь на английском.

Обработчик прерывания

Определение направления вращения двигателя можно реализовать следующим образом. Сигналы A и B можно скомбинировать в двухбитное целое число. В зависимости от текущей фазы поворота двигателя - это число может принимать значения 00, 01, 11 и 10. Из предыдущего и текущего значения фазы можно однозначно определить в какую сторону был повернут вал двигателя.

Для решения этой задачи составим таблицу ett (encoder transition table), в которой для каждой комбинации предыдущего значения и текущего значения фазы энкодера определяется направление инкремента соответствующее данной комбинации:

	00	01	11	10
00	0	-1	0	1
01	1	0	-1	0
11	0	1	0	-1
10	-1	0	1	0

Таким образом, в обработчике прерываний для определения направления проворота вала двигателя достаточно обратится в таблицу и прочитать соответствующее значение.

volatile int counter = 0;
float phi = 0;
float tick_to_rad = 0;
int8_t ett[4][4] = {0};

void encoder_init()
{
    // Инициализация пинов энкодера
    pinMode(ENC_PIN_A, INPUT);
    pinMode(ENC_PIN_B, INPUT);

    // https://thewanderingengineer.com/2014/08/11/arduino-pin-change-interrupts/
    // Настройка прерываний энкодера
    noInterrupts(); // Временное отключение прерываний
    PCICR |= 0b00000100; // turn on port D change interrupts
    PCMSK2 |= 0b00001100; // turn on pins PD2 & PD3 (D2 and D3)

    // Настройка таблицы переходов
    ett[0b00][0b10] = ENC_DIR;
    ett[0b10][0b11] = ENC_DIR;
    ett[0b11][0b01] = ENC_DIR;
    ett[0b01][0b00] = ENC_DIR;

    ett[0b00][0b01] = -ENC_DIR;
    ett[0b01][0b11] = -ENC_DIR;
    ett[0b11][0b10] = -ENC_DIR;
    ett[0b10][0b00] = -ENC_DIR;

  // Расчет коэффициента пересчета
  tick_to_rad = 2.0 * M_PI / (ENC_PPR * GEAR_RATIO);

  // Включение прерываний
  interrupts();
}

Обработчик прерываний:

ISR(PCINT2_vect) // Port D, PCINT16 - PCINT23
{
    static uint8_t enc_zn1 = 0;
    const uint8_t enc = (ENC_PORT & ENC_MASK) >> ENC_SHIFT;

    //       xxxxABxx
    //     & 00001100
    //       0000AB00
    //    >>2
    // enc = 000000AB

    counter += ett[enc_zn1][enc];
    enc_zn1 = enc;
}

Подсчет реального угла двигателя

Функция считывает накопленное прерываниями количество тиков энкодера и пересчитывает их в угол вала в радианах. tick_to_rad - коэффициент пересчета из тиков энкодера в радианы угла поворота двигателя.

void encoder_tick()
{
    noInterrupts();
    const int16_t counter_inc = counter;
    counter = 0;
    interrupts();

    phi += counter_inc * tick_to_rad;
}

В результате в переменную phi будет сохранен текущий угол вала двигателя в радианах.

Драйвер мотора

Параметры мотора:

#define MOTOR_IN 10
#define MOTOR_PWM 11
#define MOTOR_DIR 1
#define SUPPLY_VOLTAGE 12

Инициализация мотора:

void motor_init()
{
  pinMode(MOTOR_IN, OUTPUT);
  pinMode(MOTOR_PWM, OUTPUT);
}

Выдача напряжения:

void motor_tick(float u)
{
  const int16_t pwm = 255.0 * constrain(u / SUPPLY_VOLTAGE, -1.0, 1.0) * MOTOR_DIR;

  if (pwm >= 0)
  {
    digitalWrite(MOTOR_IN, LOW);
    analogWrite(MOTOR_PWM, pwm);
  }
  else
  {
    digitalWrite(MOTOR_IN, HIGH);
    analogWrite(MOTOR_PWM, 255 + pwm);
  }
}

Вычислитель скорости

Вычисление производной с фильтрацией:

float velocity_estimator(float pos)
{
    static float pos_old = pos;
    static float vel = 0;

    const float delta_pos = pos - pos_old;
    const float inst_vel = delta_pos / Ts_s;

    const float filtering = 0.3;
    vel = (1.0 - filtering) * inst_vel + filtering * vel;

    pos_old = pos;

    return vel;
}

ПИ регулятор скорости с защитой от насыщения

float vel_pi_reg(float err, float max_output)
{
    const float K = 3;
    const float T = 0.01;
    const float Kp = K;
    const float Ki = K / T;

    const float p = err * Kp;
    static float I = 0;
    const float i = I * Ki;
    const float u = p + i;

    if (u == constrain(u, -max_output, max_output) || (err * u) < 0)
        I += err * Ts_s;

    return u;
}

Использование ПИ регулятора:

void loop()
{
  ...
  const float vel0 = (analogRead(A1) - 512) / 50.0;
  ///////// PLAN /////////
  const float vel = velocity_estimator(phi);

  const float err = vel0 - vel;
  const float u = vel_pi_reg(err, SUPPLY_VOLTAGE);

  ///////// ACT /////////
  motor_tick(u);
  ...
}

П регулятор положения

void loop()
{
  ...
  const float pos0 = (analogRead(A1) - 512) / 50.0;
  ///////// PLAN /////////
  const float Kp_phi = 1;
  const float vel0 = (pos0 - phi) * Kp_phi;
  const float vel = velocity_estimator(phi);

  const float err = vel0 - vel;
  const float u = vel_pi_reg(err, SUPPLY_VOLTAGE);

  ///////// ACT /////////
  motor_tick(u);
  ...
}

Приложение

Полный код программы управления:

// motor_control.ino
#include "encoder.h"
#include "motor.h"

#define Ts_us 5000 // Период квантования в [мкс]
#define Ts_s (Ts_us / 1000000.0) // Период квантования в [с]

void setup()
{
  Serial.begin(115200);
  encoder_init();
  motor_init();

  pinMode(A1, INPUT);
}

void loop()
{
  ///////// TIMER /////////
  // Задание постоянной частоты главного цикла прогааммы
  static uint32_t timer = micros();
  while(micros() - timer < Ts_us)
    ;
  timer = micros();

  ///////// SENSE /////////
  // Считывание датчиков

  const float pos0 = (analogRead(A1) - 512) / 50.0;

  encoder_tick();

  ///////// PLAN /////////
  // Расчет управляющих воздействий

  const float Kp_phi = 30;
  const float vel0 = (pos0 - phi)*Kp_phi;

  const float vel = velocity_estimator(phi);

  const float err = vel0 - vel;
  const float u = vel_pi_reg(err, SUPPLY_VOLTAGE);

  ///////// ACT /////////
  // Приведение управляющих воздействий в действие и логирование данных
  motor_tick(u);

  Serial.print(" pos0: " );
  Serial.print(pos0);
  Serial.print(" phi: " );
  Serial.print(phi);
  Serial.println();
}

float velocity_estimator(float pos)
{
    static float pos_old = pos;
    static float vel = 0;

    const float delta_pos = pos - pos_old;
    const float inst_vel = delta_pos / Ts_s;

    const float filtering = 0.3;
    vel = (1.0 - filtering) * inst_vel + filtering * vel;

    pos_old = pos;

    return vel;
}

float vel_pi_reg(float err, float max_output)
{
    const float K = 3;
    const float T = 0.01;
    const float Kp = K;
    const float Ki = K / T;

    const float p = err * Kp;
    static float I = 0;
    const float i = I * Ki;
    const float u = p + i;

    if (u == constrain(u, -max_output, max_output) || (err * u) < 0)
        I += err * Ts_s;

    return u;
}

// encoder.h
#pragma once

#define ENC_PIN_A 2
#define ENC_PIN_B 3

#define ENC_PORT PIND
#define ENC_MASK 0b00001100
#define ENC_SHIFT 2

#define ENC_DIR 1
#define ENC_PPR 48
#define GEAR_RATIO 47

volatile int counter = 0;
float phi = 0;
float tick_to_rad = 0;
int8_t ett[4][4] = {0};

void encoder_init()
{
  // Инициализация пинов энкодера
  pinMode(ENC_PIN_A, INPUT);
  pinMode(ENC_PIN_B, INPUT);

  // Настройка прерываний энкодера
  PCICR |= 0b00000100;
  PCMSK2 |= 0b00001100;

  // Настройка таблицы переходов
  ett[0b00][0b10] = ENC_DIR;
  ett[0b10][0b11] = ENC_DIR;
  ett[0b11][0b01] = ENC_DIR;
  ett[0b01][0b00] = ENC_DIR;

  ett[0b00][0b01] = -ENC_DIR;
  ett[0b01][0b11] = -ENC_DIR;
  ett[0b11][0b10] = -ENC_DIR;
  ett[0b10][0b00] = -ENC_DIR;

  // Расчет коэффициента пересчета
  tick_to_rad = 2.0 * M_PI / (ENC_PPR * GEAR_RATIO);

  interrupts();
}

ISR(PCINT2_vect) // Port D, PCINT16 - PCINT23
{
    static uint8_t enc_zn1 = 0;
    const uint8_t enc = (ENC_PORT & ENC_MASK) >> ENC_SHIFT;

    //   xxxxABxx
    // & 00001100
    //   0000AB00
    //>>2
    //   000000AB

    counter += ett[enc_zn1][enc];
    enc_zn1 = enc;
}

void encoder_tick()
{
    noInterrupts();
    const int16_t counter_inc = counter;
    counter = 0;
    interrupts();

    phi += counter_inc * tick_to_rad;
}

// motor.h
#pragma once

#define MOTOR_IN 10
#define MOTOR_PWM 11
#define MOTOR_DIR 1
#define SUPPLY_VOLTAGE 12

void motor_init()
{
  pinMode(MOTOR_IN, OUTPUT);
  pinMode(MOTOR_PWM, OUTPUT);
}

void motor_tick(float u)
{
  const int16_t pwm = 255.0 * constrain(u / SUPPLY_VOLTAGE, -1.0, 1.0) * MOTOR_DIR;

  if (pwm >= 0)
  {
    digitalWrite(MOTOR_IN, LOW);
    analogWrite(MOTOR_PWM, pwm);
  }
  else
  {
    digitalWrite(MOTOR_IN, HIGH);
    analogWrite(MOTOR_PWM, 255 + pwm);
  }
}
